گنبد شیشه ای مهراز

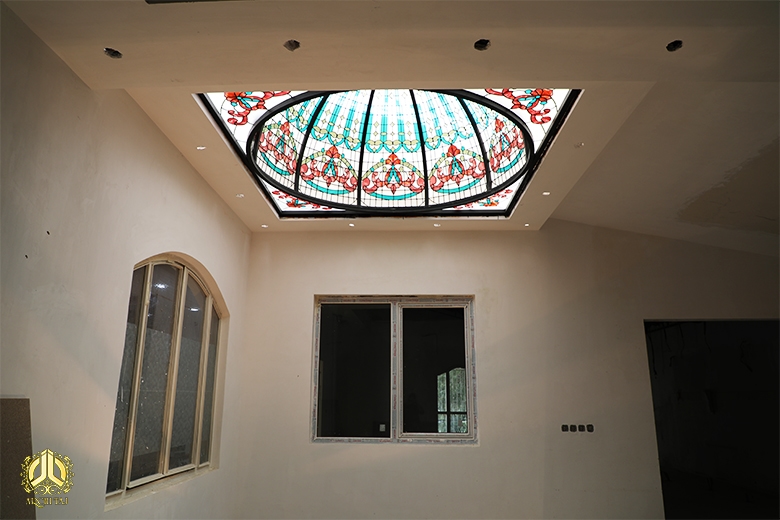

پروژه گنبد شیشه ای مهراز در زعفرانیه، یکی از پروژههای برجستهی ایراچی در زمینه طراحی و اجرای سازههای شیشهای است. یکی از چالشهای اصلی این پروژه، تبدیل وید مربع شکل ساختمان به یک مقطع دایرهای بود که برای نصب گنبد مناسب باشد. تیم طراحی ایراچی این مسئله را با ساخت فریم فلزی از پروفیلهای فولادی حل کرد.
ساختار و مراحل اجرای سازه

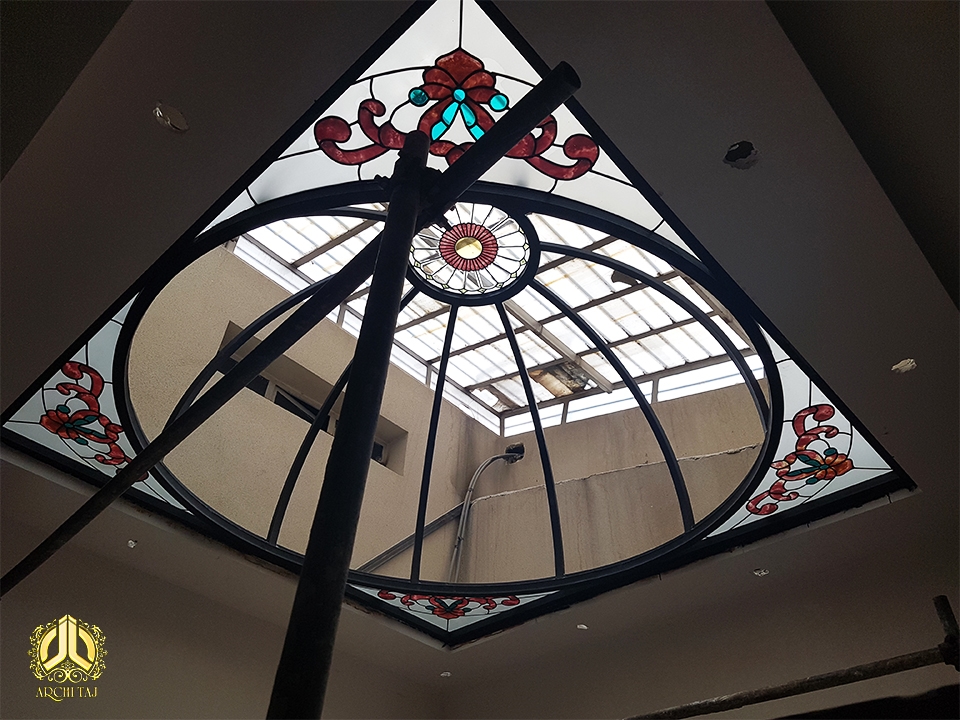

تیم مهندسی، از مقاطع فولادی برای ایجاد فریم گنبد استفاده کرد. پس از خمکاری این مقاطع طبق نقشههای فنی، آنها را با جوشکاری دقیق به یکدیگر متصل کردند. در مرکز این سازه، دایرهای به قطر 2.5 متر تعبیه شد که به طور هماهنگ گوشههای مربع را به لچکیهای فلت متصل کرد.
تمام مراحل طراحی و اجرای این سازه مطابق با آییننامههای نظام مهندسی صورت گرفت و تمامی تاییدیههای لازم از سازمان مربوطه دریافت شد. پس از تکمیل مراحل ساخت، اسکلت فلزی به رنگ الکترواستاتیک پوشش داده شد تا در مقابل شرایط جوی و سولفاته شدن مقاوم باشد.

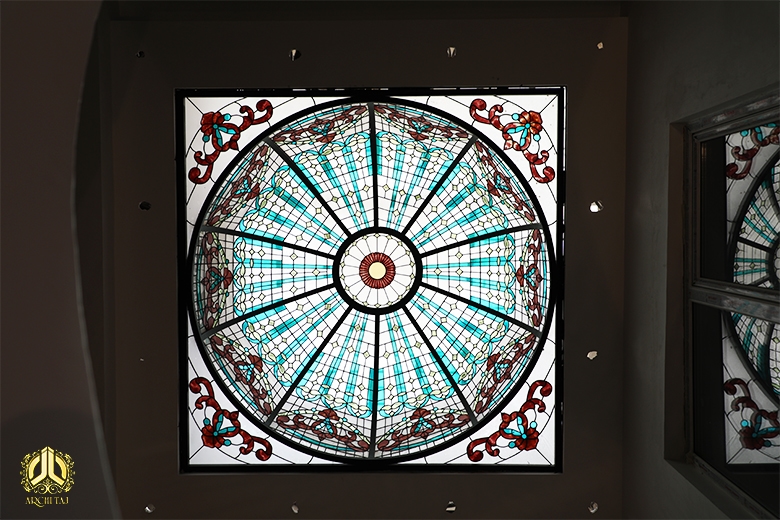

طراحی شیشه های استین گلس

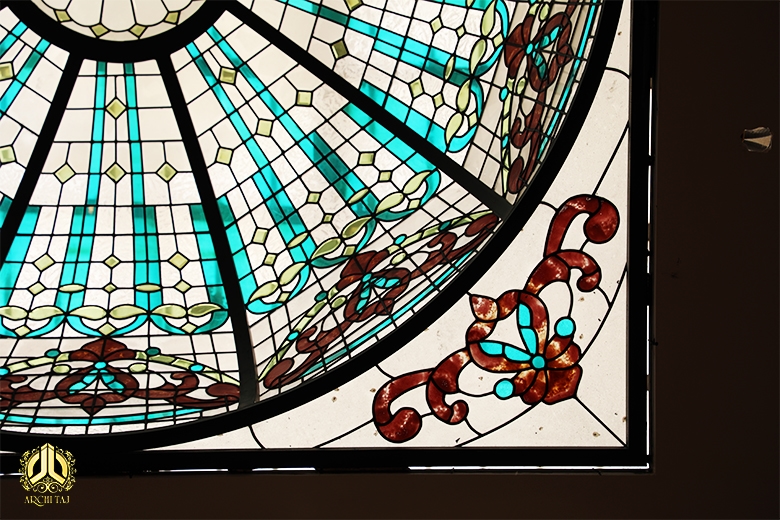

شیشه های استین گلس این گنبد به سبک فانتزی کلاسیک طراحی شدهاند. ترکیبی از شیشه های تراشدار، شیشههای رنگی با طیفهای فیروزهای و سبز، و شیشه های نقاشیشده کورهای به کار رفته است. نقاشیهای کورهای با طرحهایی از رنگ قرمز، پس از نقاشی روی شیشه، در دمای 800 درجه پخته میشوند. این فرآیند باعث میشود شیشهها به صورت یکپارچه باقی بمانند و با گذشت زمان دچار تغییر نشوند.
نصب و مقاومسازی
پس از ساخت و نصب لتههای شیشهای، ورقهای پلیمر بر روی گنبد نصب شد. برای جلوگیری از نفوذ آب، درزهای انقطاع ورقها با لاستیک های تحت فشار پوشانده شدند و سپس با مقاطع آلومینیومی محافظت شدند. این اقدامات باعث می شود تا گنبد در مقابل تغییرات جوی و رطوبت مقاوم باشد.
مشخصات فنی
- قطر گنبد: 2.5 متر
- ارتفاع گنبد: 0.9 متر
- تعداد لتهها: 15 عدد
- سبک طراحی: فانتزی کلاسیک
- محل پروژه: زعفرانیه (اداری)
- طراح: زهرا توتزاری
- مجری: گروه مهندسی ایراچی
- سال ساخت: 1394
پروژه گنبد شیشه ای مهراز نشاندهنده تخصص ایراچی در اجرای سازه های شیشه ای استین گلس است که هم از نظر زیبایی و هم کارایی در سطح بسیار بالایی قرار دارد.
