گنبد استین گلس مسجد جابری بندرعباس
مسجد جابری، یکی از مساجد مهم اهل تسنن در بندرعباس، به عنوان میزبان یک پروژه منحصر به فرد برای ساخت و طراحی نورگیرهای استین گلس انتخاب شد. این پروژه در سال 1395 توسط گروه فنی و مهندسی ایراچی طراحی و اجرا شد که شامل دو گنبد استین گلس در شبستان و یک نورگیر استین گلس بود.
مراحل طراحی و ساخت
ابتدا، طراحی و ساخت اسکلت فلزی سازهها بر اساس اصول مهندسی و آییننامههای نظام مهندسی انجام شد. مقاطع فولادی (پروفیل) برای ساخت سازهها استفاده شده و پس از تأیید ناظر جوش، این مقاطع به صورت کامل جوشکاری و رنگآمیزی الکترواستاتیک شدند تا دوام و استحکام سازه تضمین شود.
ویژگیهای استین گلس

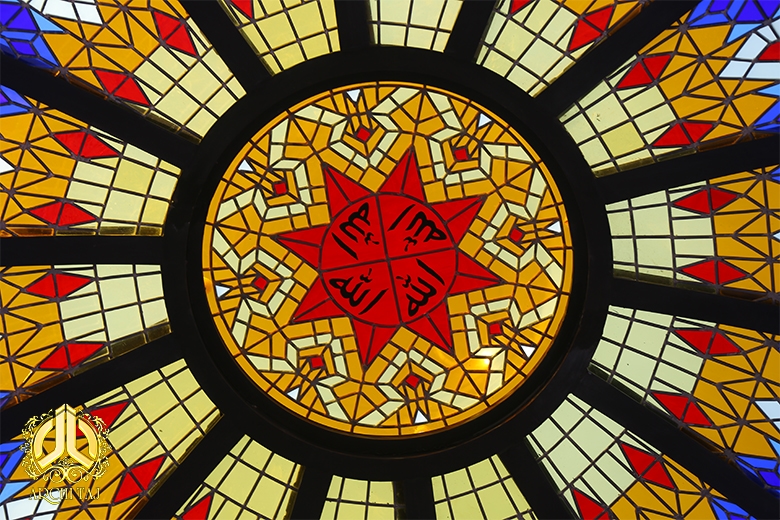

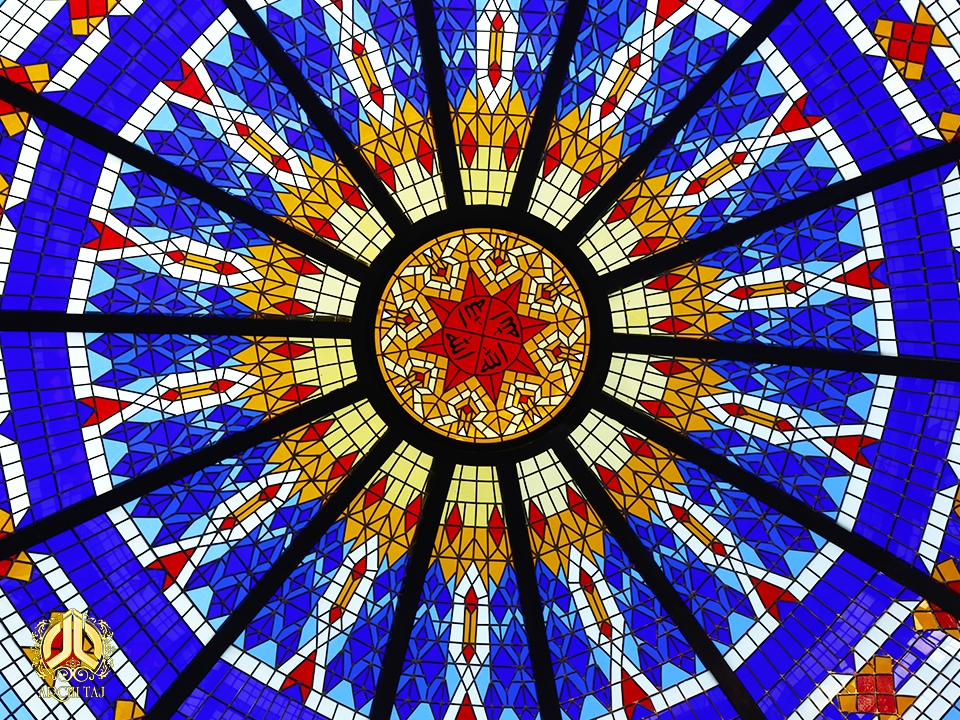

لتههای استین گلس این پروژه با سبک هندسی و رنگی طراحی شدند و از المانهای اسلامی برای ایجاد زیبایی بصری و همخوانی با فضای مذهبی مسجد بهرهمند شدند. این المانها با پیوستگی خاصی به کار رفتهاند که به طور برجسته در کلمه “الله” در قسمت بالایی گنبد نمایان میشود.
فرآیند آببندی سازه

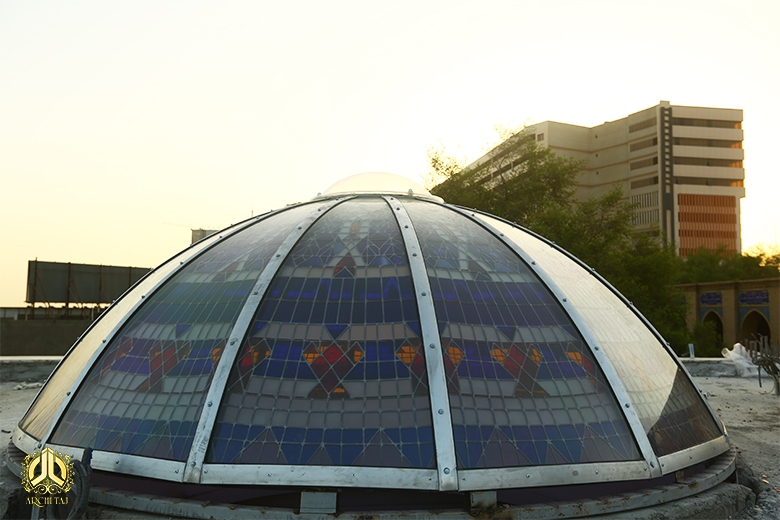

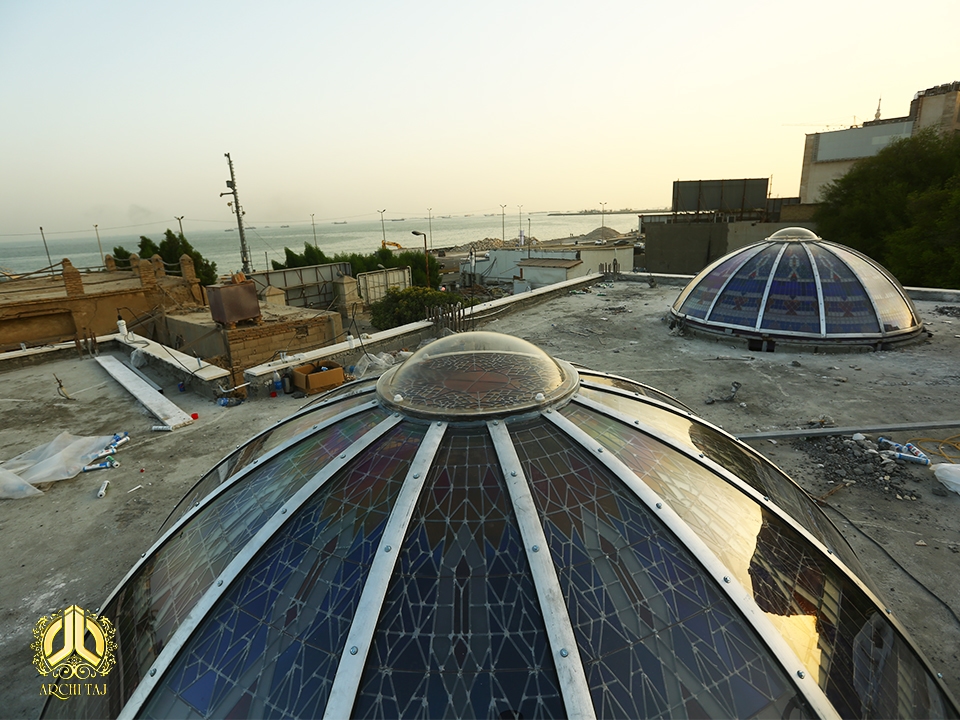

آببندی سازهها از مهمترین مراحل در ساخت گنبدهای استین گلس است. در این پروژه، برای جلوگیری از نفوذ آب باران از ورقهای پلیمری استفاده شده و لاستیکهای نفوذناپذیر تحت فشار برای درزهای انقطاع نصب شدند. همچنین، مقاطع آلومینیومی روی این لاستیکها نصب شده تا فرآیند آببندی به طور کامل انجام شود.
مشخصات فنی:
- قطر گنبد: 4.5 متر
- ارتفاع: 1.40 متر
- تعداد لتهها: 15 عدد
- سبک: اسلیمی / ختایی
- محل پروژه: بندرعباس
- طراح: زهرا توت زاری
- مجری: گروه مهندسی ایراچی
- سال ساخت: 1395
