گنبد استین گلس قم
پروژه گنبد استین گلس قم – دفتر تبلیغات اسلامی

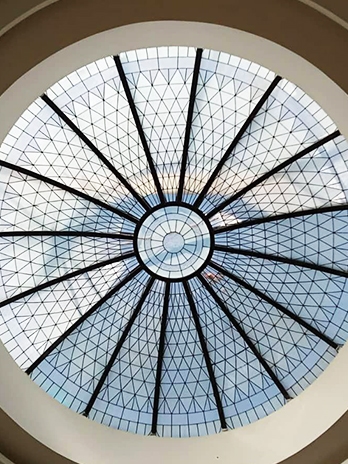

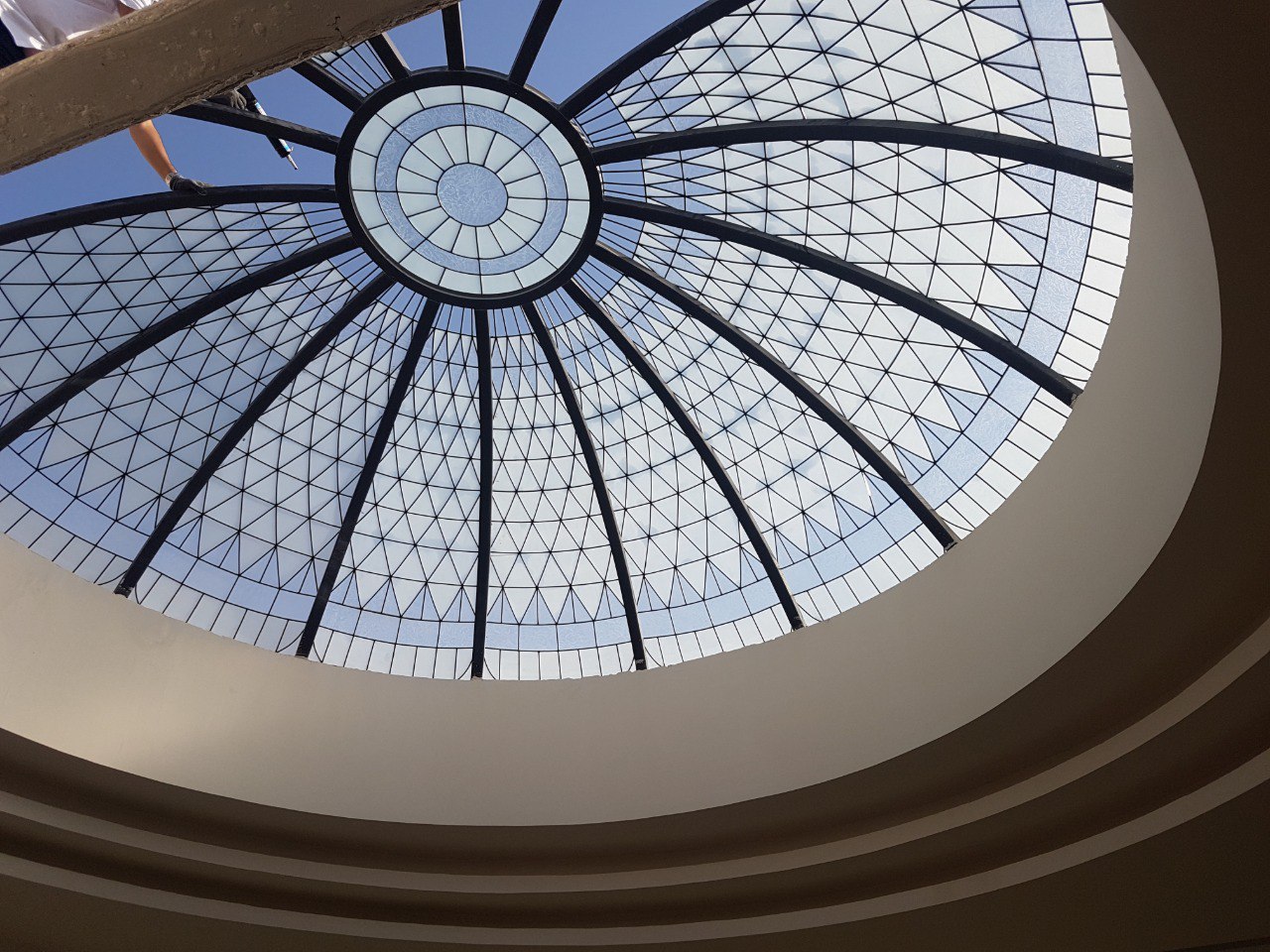

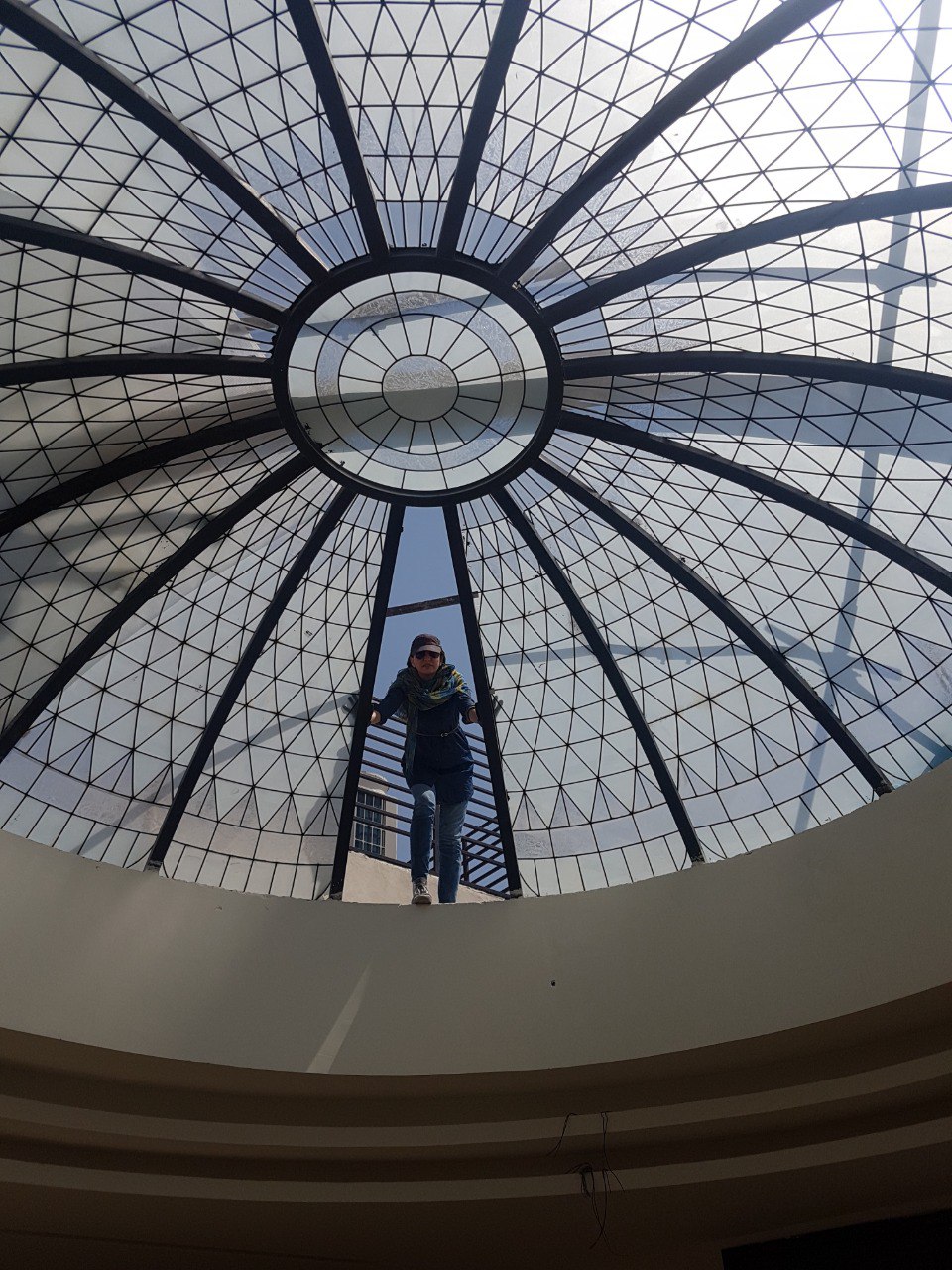

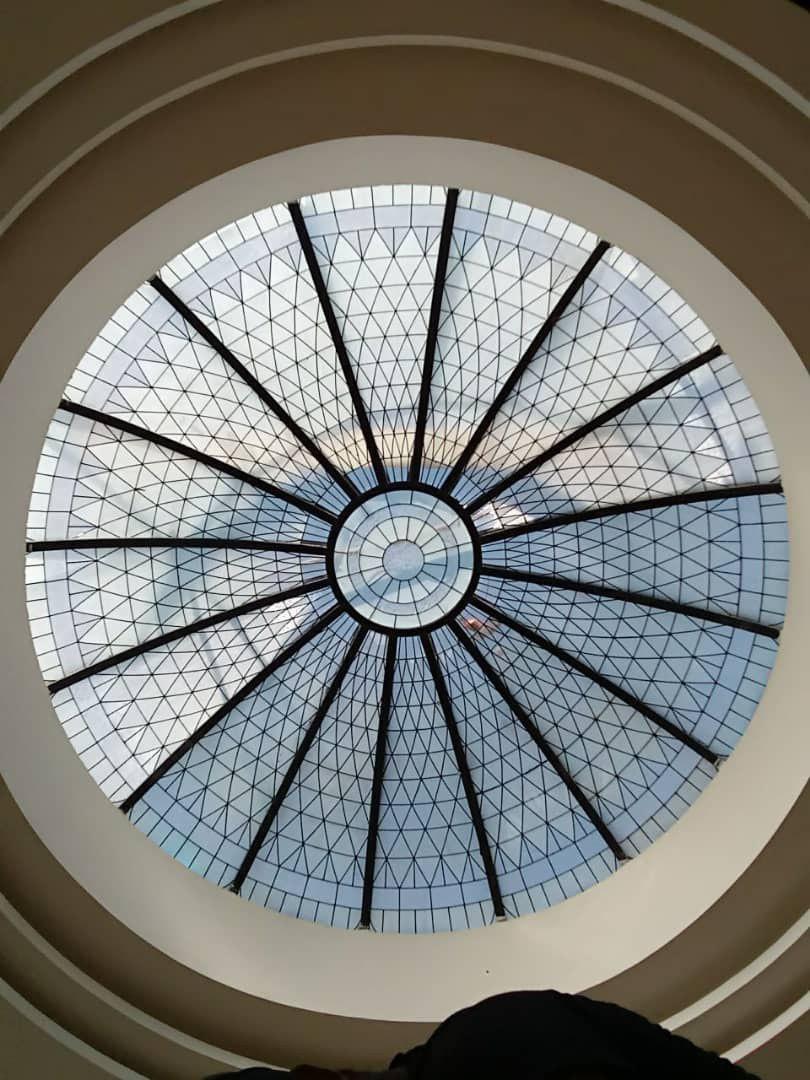

در تابستان 1396، پروژه گنبد استین گلس قم به گروه تخصصی ایراچی سپرده شد. این گنبد برای ساختمان دفتر تبلیغات اسلامی یکی از مراجع عظام طراحی شد. سالن همایشات و اجلاس که در طبقه آخر این ساختمان قرار گرفته، نیاز به یک منبع نور طبیعی داشت و به همین دلیل فضای خالی دایرهای به قطر 5.20 متر در سقف در نظر گرفته شد.
ایراچی برای این گنبد اداری، با در نظر گرفتن الزامات فنی، طراحی خاصی ارائه میدهد. این گنبد را با ارتفاع 1 متر به شکل عدسی یا عرقچین طراحی میکند تا نوردهی فضای داخلی را به حداکثر برساند و در عین حال، تأثیر کمی بر نمای خارجی ساختمان بگذارد. این نوع طراحی مشابه طاق کلنبو در معماری سنتی ایران است.
مهندس عزیزی، سازنده ساختمان، با همکاری ایراچی، شیشه های استین گلس را با طرح “مدرن هندسی” طراحی کرد که با معماری کلی و کاربری فضای اداری تناسب داشت.
ساختار و جزئیات فنی:
- اسکلت این سازه از پروفیلهای فولادی ساخته شد که طبق آییننامههای مرتبط با سازههای فولادی، فرایند نورد و اتصالات آن طراحی و بررسی شده است. این طرح، تاییدیه نظام مهندسی را نیز دریافت کرد.
- برای استحکام و آببندی مناسب گنبد، از ورقهای پلی کربنات دوجداره استفاده شد. این ورقها مقاومت بالایی در برابر تغییرات جوی دارند و در طول سالیان کیفیت خود را حفظ میکنند. بین فواصل ورقها، لاستیکهای مقاوم در برابر فشار را در جای خود قرار میدهند و سپس مقاطع آلومینیومی (گرده ماهی) را روی آنها نصب میکنند تا آببندی سازه به طور کامل تضمین شود.
- این پروژه نیز مانند سایر پروژههای ایراچی دارای ضمانت مادامالعمر و بیمه 15 ساله است.
مشخصات فنی پروژه:
- قطر گنبد: 5.20 متر
- ارتفاع: 1 متر
- تعداد لته: 16 عدد
- سبک: مدرن هندسی
- محل پروژه: قم (اداری)
- طراح: زهرا توت زاری
- مجری: گروه مهندسی ایراچی
- سال ساخت: 1396
این پروژه نمونهای از توانمندیهای ایراچی در ترکیب هنر و مهندسی برای ایجاد سازههای زیبا و کاربردی است که به بهترین شکل ممکن با نیازهای کاربری فضا هماهنگ میشوند.
