نورگیر استین گلس قرارگاه شهید مدنی
پروژه نورگیر سقفی جدید استین گلس در قرارگاه شهید مدنی
مجموعه ایراچی با افتخار پروژه نورگیر سقفی جدید استین گلس را در قرارگاه شهید مدنی طراحی و در حال اجرا دارد. این پروژه در ووید ساختمان VIP قرار دارد و بهعنوان محل پذیرایی از مهمانان خاص مورد استفاده قرار میگیرد.

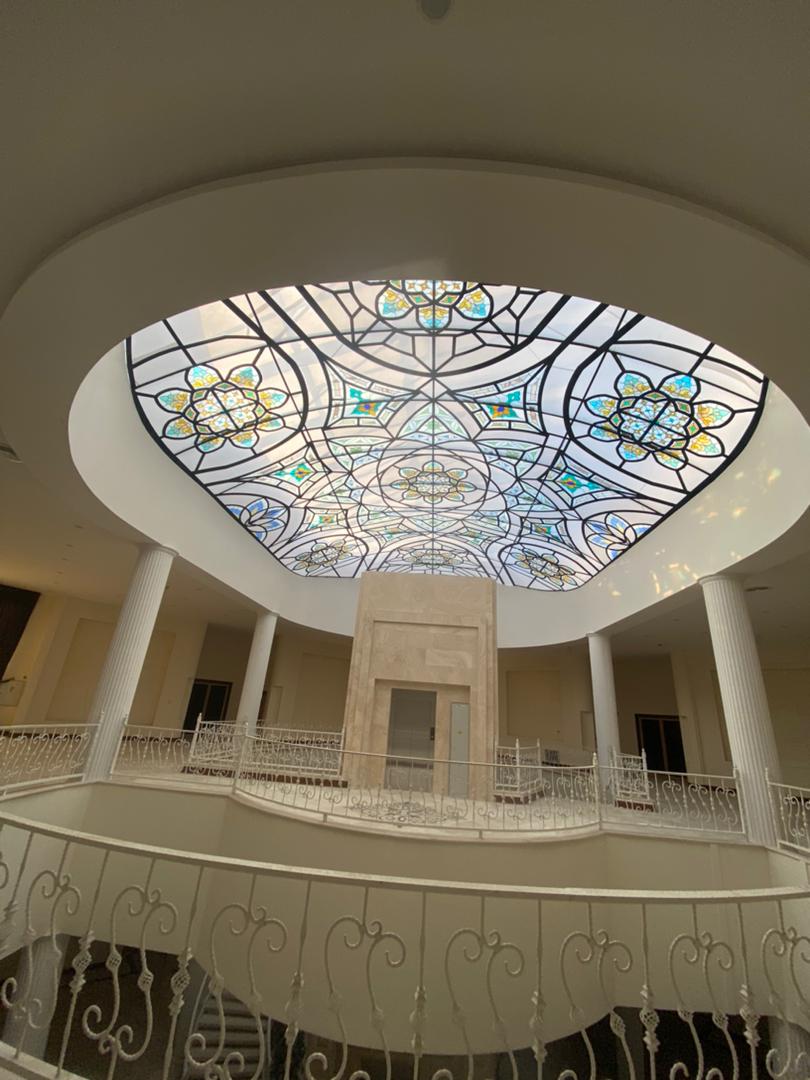

این نورگیر با مقطعی بیضی شکل به ابعاد ۲۴ متر در ۱۸ متر طراحی شده است و یکی از بزرگترین نورگیر های ساخته شده با پوشش استین گلس در ایران محسوب میشود.
با همکاری مهندس جامه بزرگ و مدیران ارشد قرارگاه، و پس از انجام فاز صفر مطالعاتی، تصمیم بر این شد که سازهای نعلی شکل بر روی نورگیر اجرا شود و در زیر این سقف، سازه کاذب استین گلس قرار گیرد.
بر اساس نقشههای معماری و سازه این ساختمان و نظر معمار، گروه فنی ایراچی اقدام به طراحی سازههای ترکیبی کرد. ما از ورقهای CNC شده در ترکیب با استین گلس به صورت پانچ ترکیبی استفاده میکنیم تا طرح بصری مورد نظر کارفرما بهخوبی اجرا شود.
ساخت اسکلت نورگیر سقفی

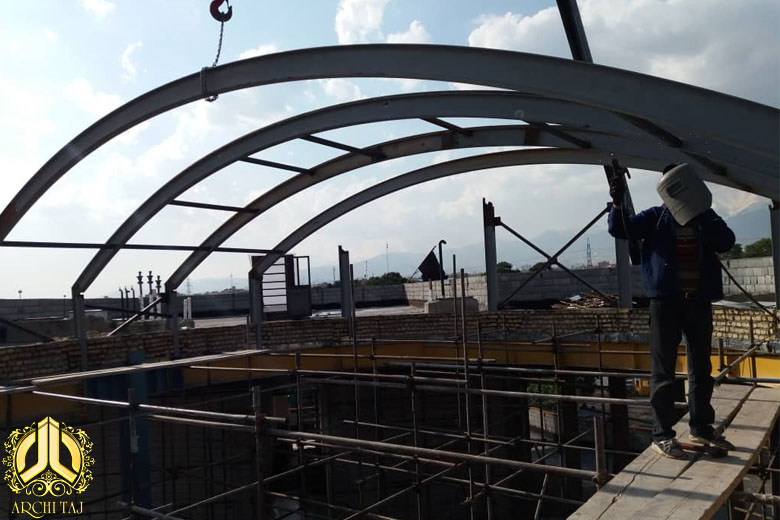

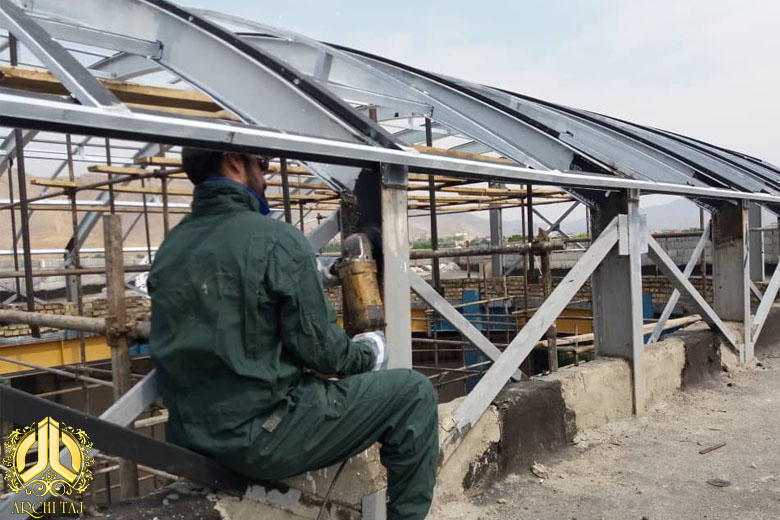

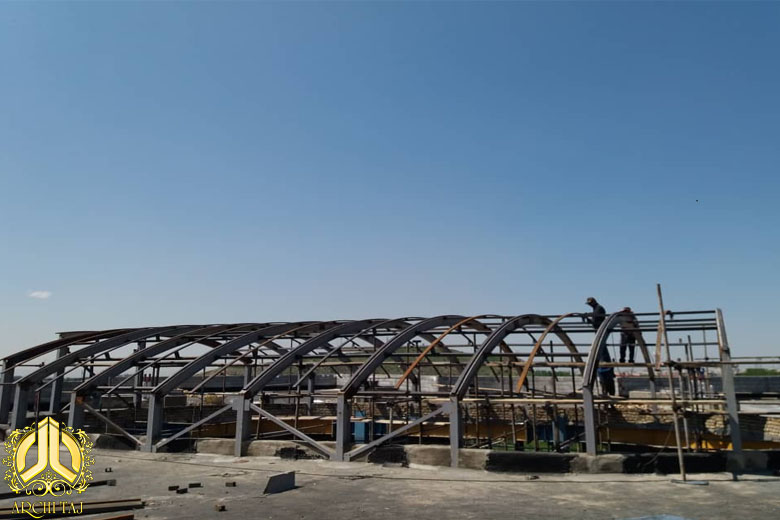

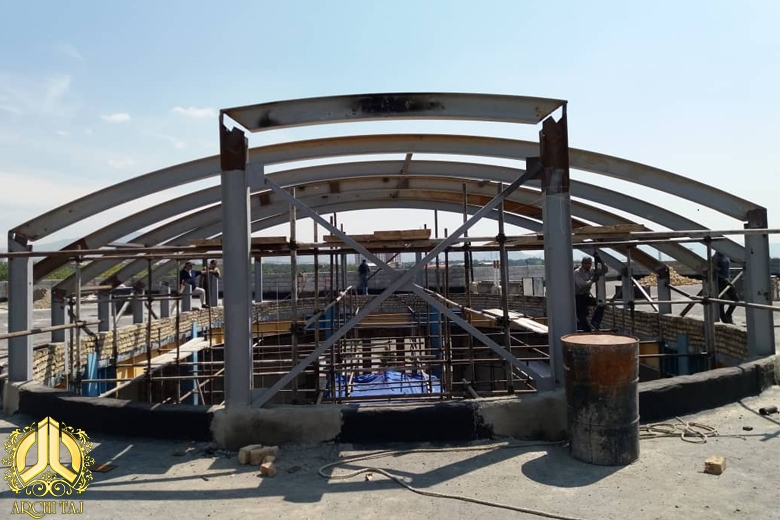

پس از طراحی اسکلت سازه در نرمافزارهای مهندسی و تأیید آن توسط مهندس سازه، تولید در کارخانه ایراچی آغاز شد. سپس مقاطع نورد شده به محل پروژه منتقل و مونتاژ سازه شروع شد. تیمهای اجرایی و جوشکاری آرچی تاج تحت نظر مهندس ناظر، کلیه مقاطع را نصب و سازه را برپا کردند.
مهندس توت زاری مسئول طراحی شیشه های استین گلس بودند. طراحیها با توجه به نقشههای اجرایی تأیید شدند و هماهنگیهای لازم برای نصب صورت گرفت تا تمام فرمها بهدرستی در کنار هم قرار گیرند.

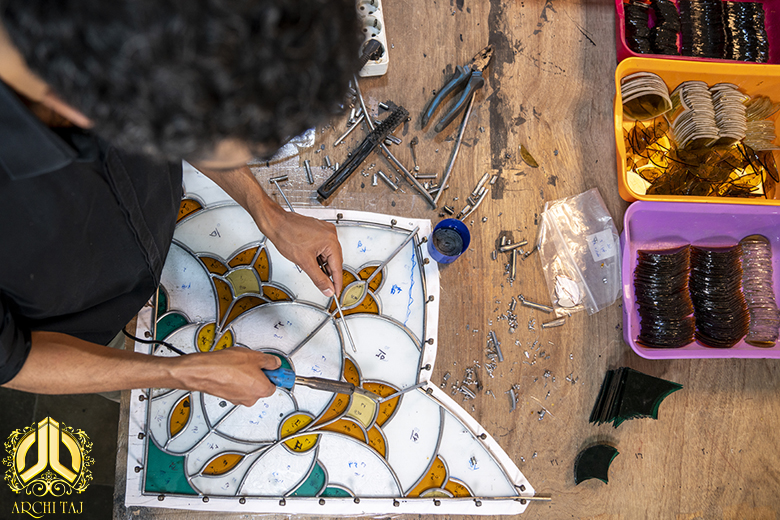

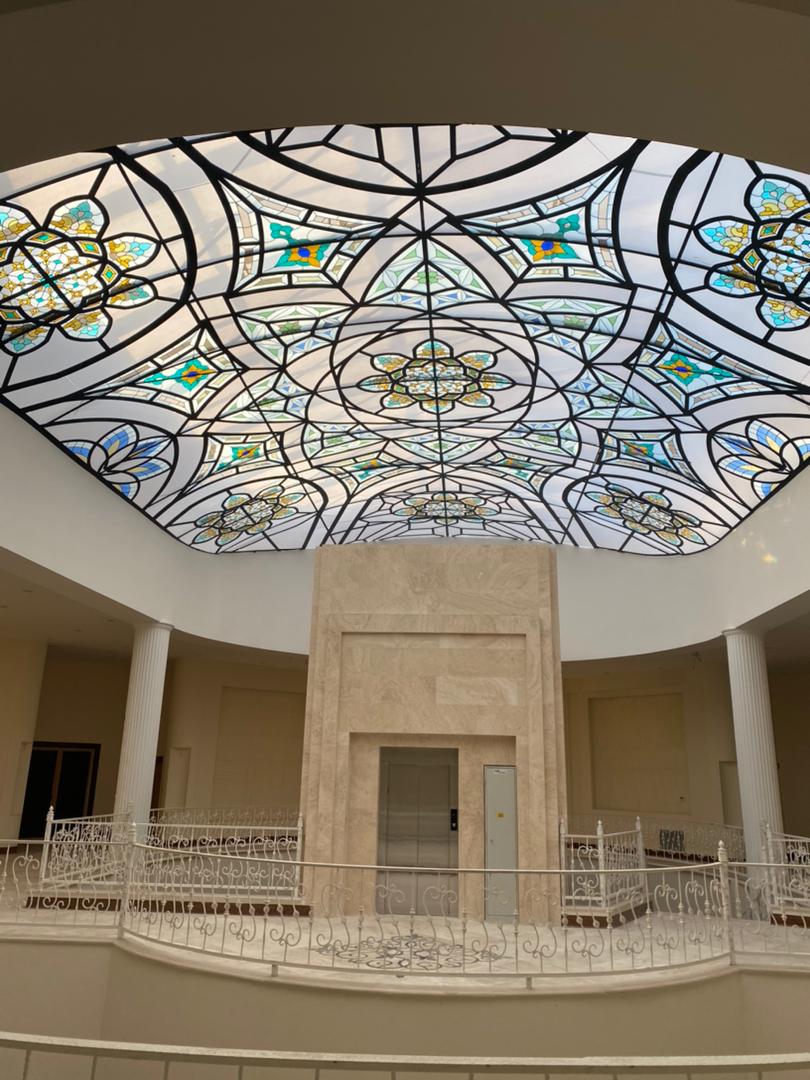

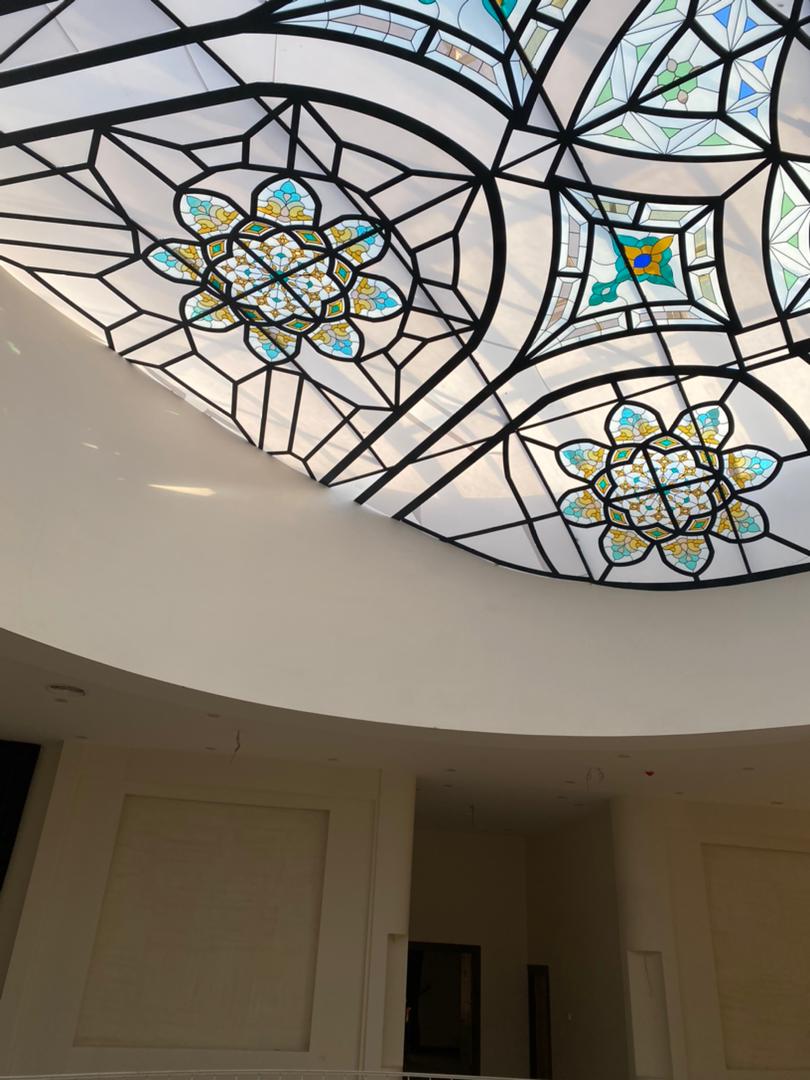

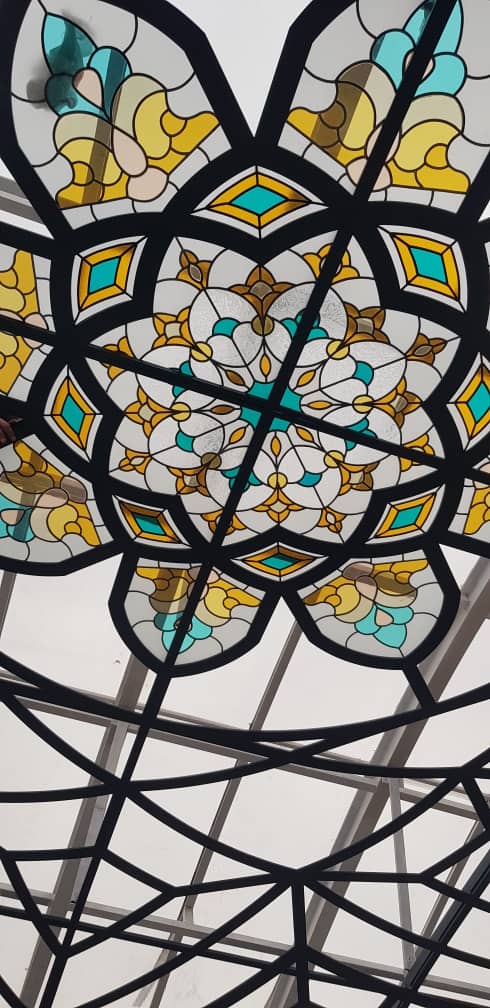

برای ساخت استین گلسها از شیشههای رنگی و مات استفاده میکنیم تا نقوش در ارتفاع ۱۵ متری به خوبی نمایان شود. ساخت استین گلس این پروژه که حدود ۱۵۰ متر مربع میباشد، تماماً در کارگاه اختصاصی ایراچی انجام میشود و توسط هنرمندان شیشهگر مونتاژ میشود.
علاوه بر این، آببند کردن سازه که یکی از مهمترین مسائل در پروژههای ترکیبی است، طبق متد روز اروپا و آییننامه BS انجام شد تا از بروز مشکلات در طول زمان جلوگیری شود.
مشخصات فنی:
- قطر گنبد: ۲۴ * ۱۸ متر
- سبک: ایرانی
- محل پروژه: قرارگاه شهید باقری، اتوبان محلاتی
- طراح: سرکار خانم مهندس توتزاری
- مجری: گروه مهندسی ایراچی
