نورگیر و گنبد شیشه ای سفیر فرمانیه
پروژه نورگیر و گنبد شیشه ای در پنتهاوس جنوبی برج سفیر فرمانیه، توسط گروه مهندسی ایراچی با بالاترین استانداردهای طراحی و ساخت اجرا شد. این پروژه، که شامل یک گنبد بیضی شکل و یک نورگیر فلت بود، در ادامه موفقیت پروژه گنبد استین گلس سنبل فرمانیه در سال 89 به انجام رسید.

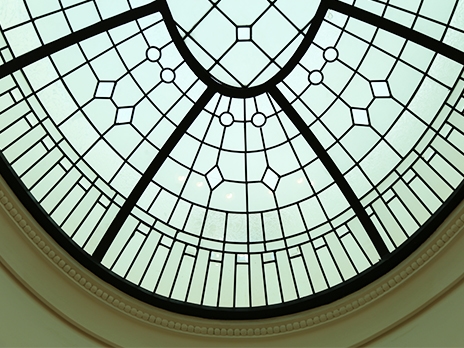

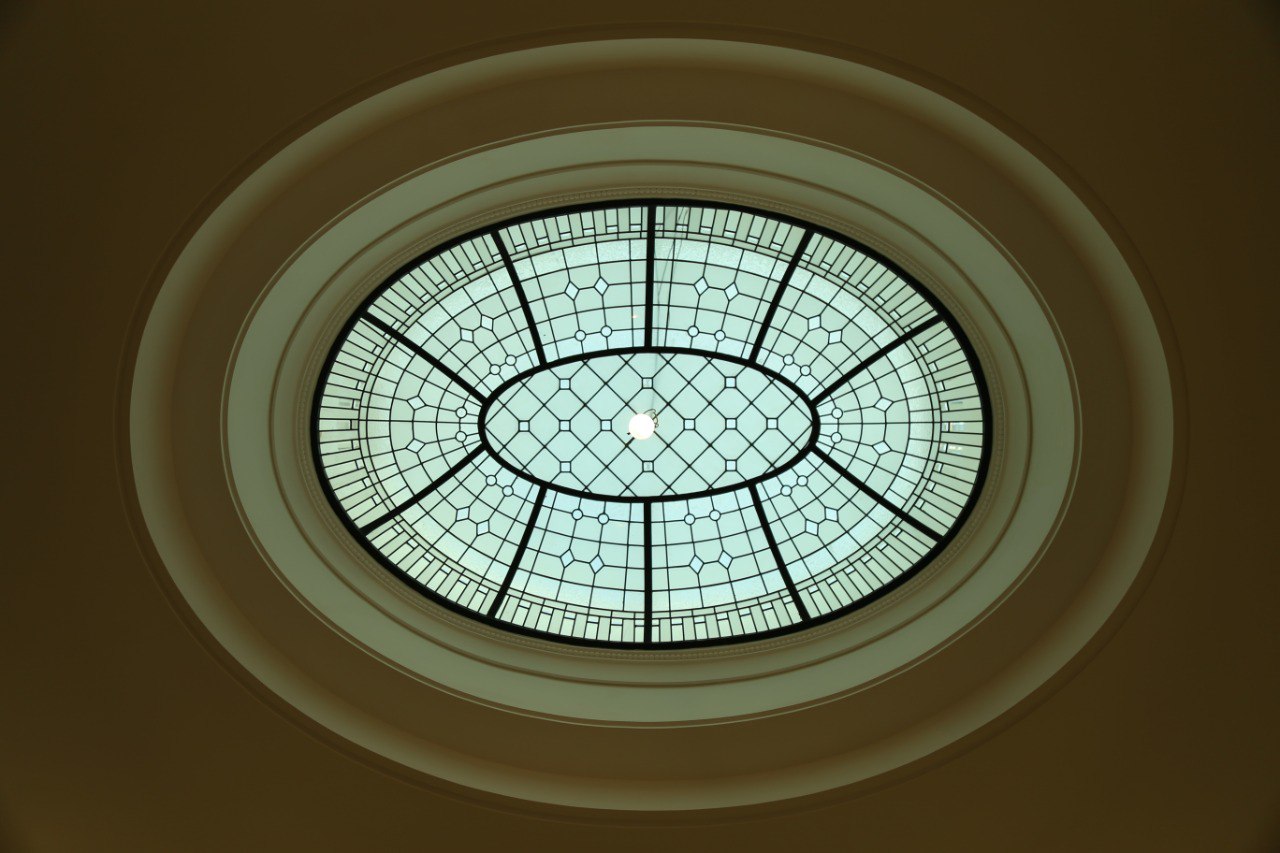

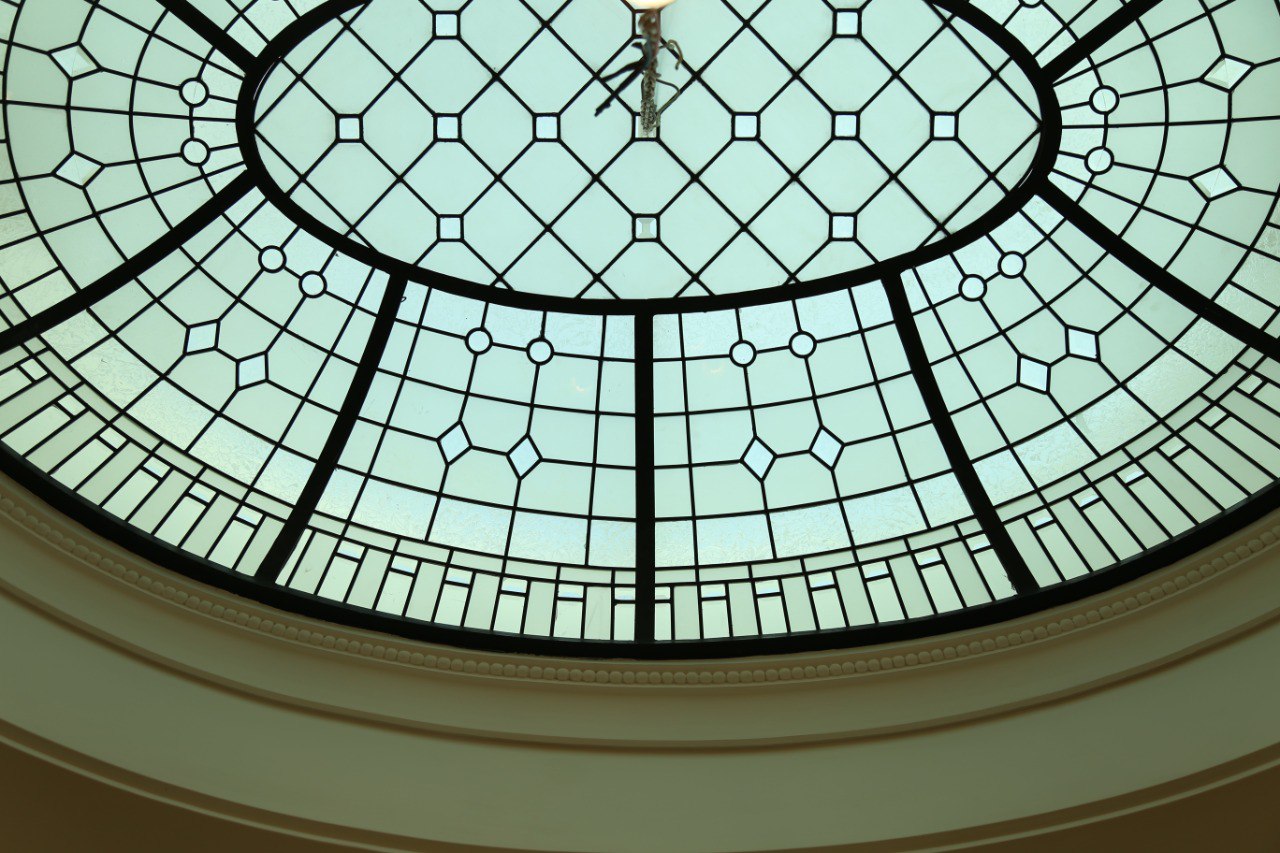

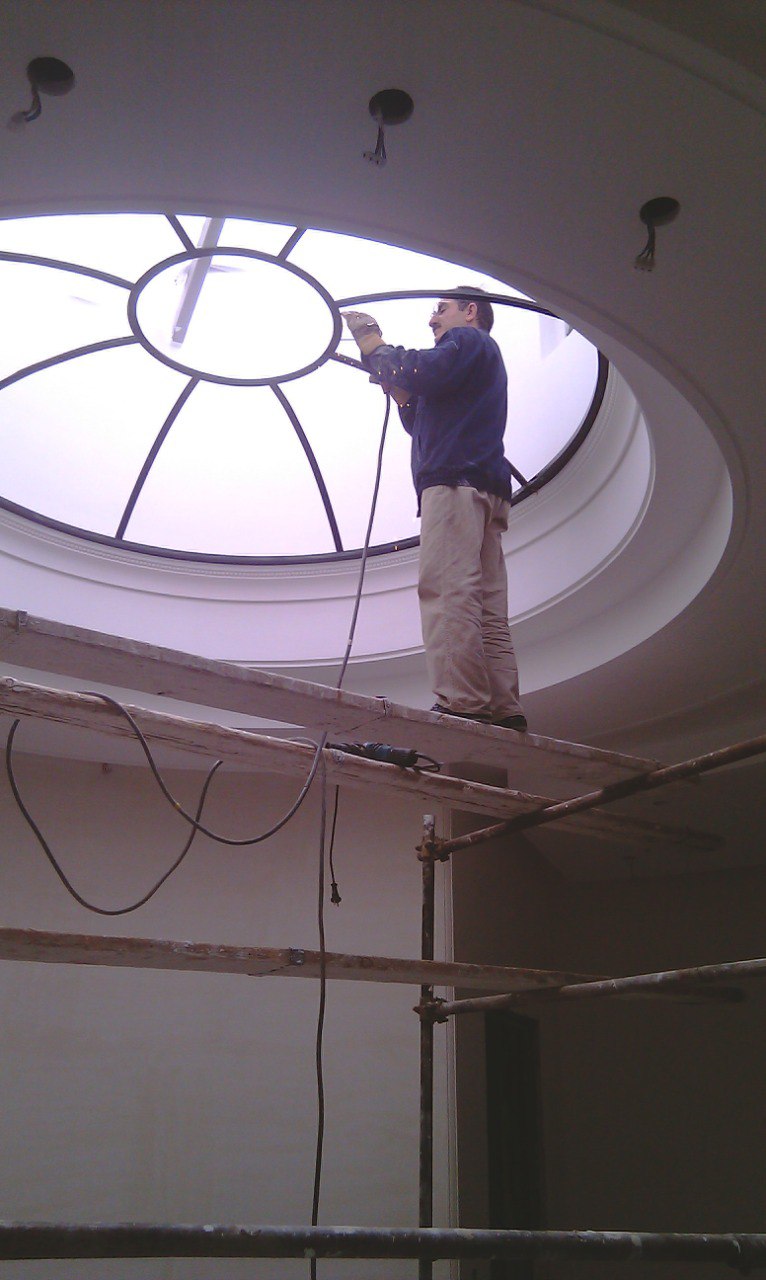

گنبد شیشه ای استین گلس بیضی شکل
برای یکی از سالن های این پنتهاوس، یک گنبد استین گلس بیضی شکل با ابعاد 4 متر در 2.80 متر طراحی و اجرا شد. این گنبد با سبک مینیمال هندسی طراحی شده است و استفاده از شیشه های مات و شیشه های تراشدار باعث میشود نور به زیبایی به فضای داخلی نفوذ کند.
چالشهای طراحی گنبد بیضی شکل، که یکی از پیچیدهترین فرمها در طراحی استین گلس محسوب میشود، با تکیه بر تخصص و تجربه تیم مهندسی ایراچی به طور کامل به اجرا درآمد. اسکلت فلزی این سازه از مقاطع فولادی سپری و نبشی ساخته شده است که هم وزن کلی سازه را کاهش داده و هم هزینهها را بهینه کرده است. برای مقاومت بیشتر اسکلت فلزی، از رنگ الکترواستاتیک استفاده شد که فولاد را در برابر پوسیدگی و زنگزدگی محافظت میکند.
نورگیر شیشه ای استین گلس
در یکی دیگر از سالنهای این پنتهاوس، نورگیری فلت به شکل مستطیل اجرا شد که هماهنگی کاملی با طراحی گنبد بیضی شکل داشت و المانهای مینیمال و هندسی را به نمایش گذاشت. این نورگیر از مقاطع فولادی نبشی و سپری برای استحکام بیشتر ساخته شد و شیشه های استین گلس با دقت در جای خود قرار گرفتند.
آببندی و پوشش
برای آببندی گنبد استین گلس، یک اتاقک شیشهای بر روی بام این پنتهاوس با استفاده از شیشه های سکوریت و لمینیت ساخته شد که باعث جلوگیری از نفوذ آبهای بارندگی به سازه شد.
مشخصات فنی پروژه:
- گنبد استین گلس:
- قطر کوچک: 2.80 متر
- قطر بزرگ: 4 متر
- تعداد لتهها: 11 عدد
- سبک: مینیمال هندسی
- نورگیر فلت:
- طول: 4 متر
- عرض: 1.5 متر
- سبک: مینیمال هندسی
- محل پروژه: پنتهاوس برج سفیر، فرمانیه
- طراح: زهرا توت زاری
- مجری: گروه مهندسی ایراچی
- سال ساخت: 1389
گروه مهندسی ایراچی با تجربه و تخصص در زمینه طراحی و اجرای پروژههای استین گلس، این پروژه را با توجه به نیازهای خاص مشتری و هماهنگی کامل با المانهای دکوراسیون داخلی انجام داد.
